[AWES] EKS Storage 1/5 - 임시 파일시스템과 local-path 스토리지 클래스

AEWS 스터디에서는 AWS의 관리형 Kubernetes인 Elastic Kubernetes의 다양한 기능들을 실습해보면서 익혀본다. 이 글은 스터디를 참여하면서 학습한 내용을 정리하는 연재 글이다. 스터디 진도에 맞춰 글을 작성한다.

이 글에서는 EKS Storage와 Node 관리에 대해서 알아본다.

0. 실습환경 배포

스터디에서 가시다님이 공유해준 실습환경에는 IRSA를 eksctl 이 아닌 처음부터 aws-load-balancer-controller iam 생성되도록 되어 있다.

# YAML 파일 다운로드
curl -O https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/K8S/eks-oneclick2.yaml

# CloudFormation 스택 배포
예시) aws cloudformation deploy --template-file eks-oneclick2.yaml --stack-name myeks --parameter-overrides KeyName=kp-gasida SgIngressSshCidr=$(curl -s ipinfo.io/ip)/32  MyIamUserAccessKeyID=AKIA5... MyIamUserSecretAccessKey='CVNa2...' ClusterBaseName=myeks --region ap-northeast-2

# CloudFormation 스택 배포 완료 후 작업용 EC2 IP 출력
aws cloudformation describe-stacks --stack-name myeks --query 'Stacks[*].Outputs[0].OutputValue' --output text
52.78.137.89

# 작업용 EC2 SSH 접속
ssh -i ~/.ssh/ygpark.pem ec2-user@$(aws cloudformation describe-stacks --stack-name myeks --query 'Stacks[*].Outputs[0].OutputValue' --output text)

기본 설정 및 EFS 확인

기본설정을 하고, EFS 확인해본다. Elastic File System에서 myeks-EFS 파일 시스템을 찾아 연결에 들어가면 EFS FS ID를 확인 할 수 있다.

# default 네임스페이스 적용
kubectl ns default

# (옵션) context 이름 변경
NICK=<각자 자신의 닉네임>
NICK=ygpark
kubectl ctx
kubectl config rename-context admin@myeks.ap-northeast-2.eksctl.io $NICK@myeks

# EFS 확인 : AWS 관리콘솔 EFS 확인해보자

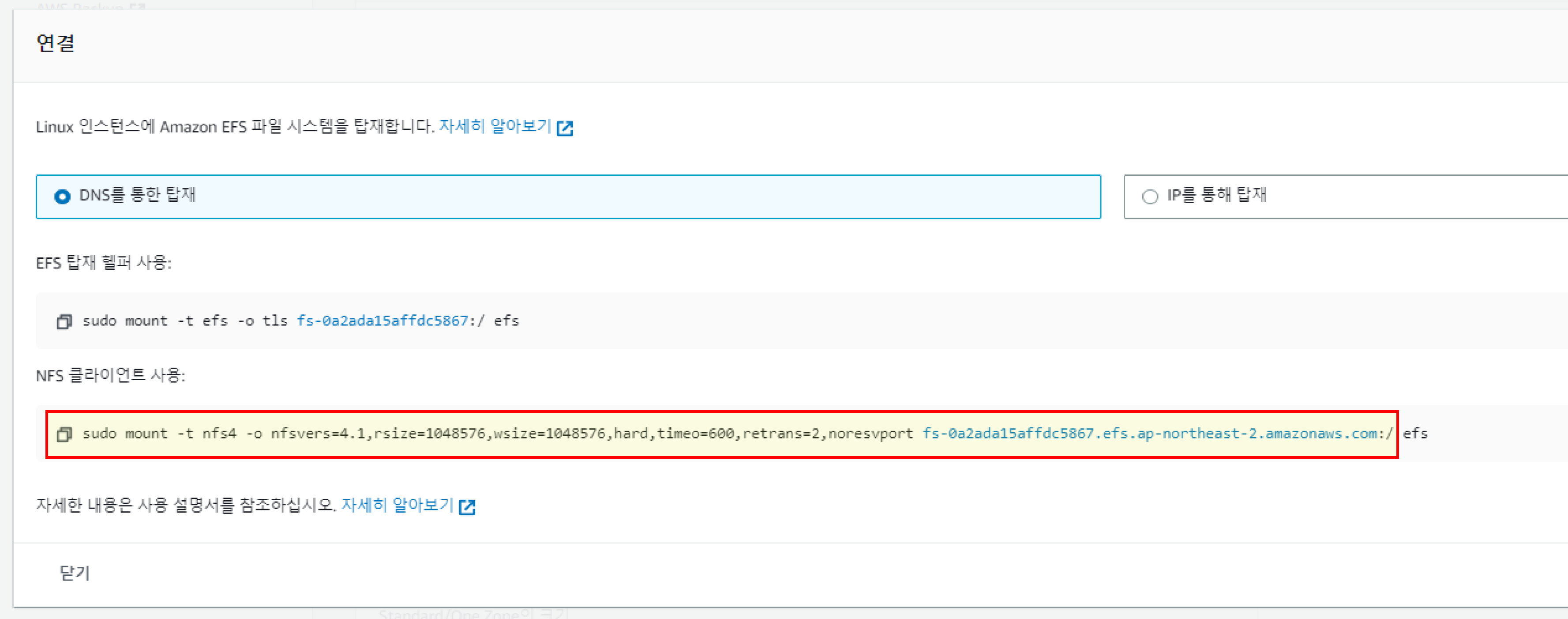

mount -t nfs4 -o nfsvers=4.1,rsize=1048576,wsize=1048576,hard,timeo=600,retrans=2,noresvport fs-039ce649ee35cc947.efs.ap-northeast-2.amazonaws.com:/ /mnt/myefs

df -hT --type nfs4
Filesystem                                              Type  Size  Used Avail Use% Mounted on
fs-0a2ada15affdc5867.efs.ap-northeast-2.amazonaws.com:/ nfs4  8.0E     0  8.0E   0% /mnt/myefs

mount | grep nfs4
echo "efs file test" > /mnt/myefs/memo.txt
cat /mnt/myefs/memo.txt
rm -f /mnt/myefs/memo.txt

AWS - EFS ID

노드의 정보를 환경변수에 설정해 놓고, 접근해놓는다.

실습에서는 gp2타입으로 EBS 기본 스토리지 클래스가 있긴하지만 쓰지 않고, EBS 클러스터 컨트롤러를 설치하여 gp3타입으로 설치할 예정이다.

# 스토리지클래스 및 CSI 노드 확인
kubectl get sc
kubectl get sc gp2 -o yaml | yh
kubectl get csinodes

# 노드 정보 확인
kubectl get node --label-columns=node.kubernetes.io/instance-type,eks.amazonaws.com/capacityType,topology.kubernetes.io/zone
eksctl get iamidentitymapping --cluster myeks

# 노드 IP 확인 및 PrivateIP 변수 지정
N1=$(kubectl get node --label-columns=topology.kubernetes.io/zone --selector=topology.kubernetes.io/zone=ap-northeast-2a -o jsonpath={.items[0].status.addresses[0].address})
N2=$(kubectl get node --label-columns=topology.kubernetes.io/zone --selector=topology.kubernetes.io/zone=ap-northeast-2b -o jsonpath={.items[0].status.addresses[0].address})
N3=$(kubectl get node --label-columns=topology.kubernetes.io/zone --selector=topology.kubernetes.io/zone=ap-northeast-2c -o jsonpath={.items[0].status.addresses[0].address})
echo "export N1=$N1" >> /etc/profile
echo "export N2=$N2" >> /etc/profile
echo "export N3=$N3" >> /etc/profile
echo $N1, $N2, $N3
192.168.1.122, 192.168.2.141, 192.168.3.34

# 노드 보안그룹 ID 확인
NGSGID=$(aws ec2 describe-security-groups --filters Name=group-name,Values=*ng1* --query "SecurityGroups[*].[GroupId]" --output text)
aws ec2 authorize-security-group-ingress --group-id $NGSGID --protocol '-1' --cidr 192.168.1.100/32
{
    "Return": true,
    "SecurityGroupRules": [
        {
            "SecurityGroupRuleId": "sgr-0278c509e486ed40d",
            "GroupId": "sg-0a1f22e39719a0e26",
            "GroupOwnerId": "991354587926",
            "IsEgress": false,
            "IpProtocol": "-1",
            "FromPort": -1,
            "ToPort": -1,
            "CidrIpv4": "192.168.1.100/32"
        }
    ]
}

# 워커 노드 SSH 접속
ssh ec2-user@$N1 hostname
ssh ec2-user@$N2 hostname
ssh ec2-user@$N3 hostname

# 노드에 툴 설치
ssh ec2-user@$N1 sudo yum install links tree jq tcpdump sysstat -y
ssh ec2-user@$N2 sudo yum install links tree jq tcpdump sysstat -y
ssh ec2-user@$N3 sudo yum install links tree jq tcpdump sysstat -y

EFS 마운트

기본 파라미터가 확인 된다.

AWS LB/ExternalDNS, kube-ops-view 설치

external DNS는 ExternalDNS Addon 설치를 하면 Kubernetes의 Service 또는 Ingress 생성 시에 Public Cloud의 DNS 서비스들 - AWS(Route 53), Azure(DNS), GCP(Cloud DNS)에 자동으로 A 레코드를 등록 / 삭제 해준다.

# AWS LB Controller
helm repo add eks https://aws.github.io/eks-charts
helm repo update
helm install aws-load-balancer-controller eks/aws-load-balancer-controller -n kube-system --set clusterName=$CLUSTER_NAME \
  --set serviceAccount.create=false --set serviceAccount.name=aws-load-balancer-controller

# ExternalDNS
MyDomain=<자신의 도메인>
MyDomain=ygpark.net
MyDnzHostedZoneId=$(aws route53 list-hosted-zones-by-name --dns-name "${MyDomain}." --query "HostedZones[0].Id" --output text)
echo $MyDomain, $MyDnzHostedZoneId
curl -s -O https://raw.githubusercontent.com/gasida/PKOS/main/aews/externaldns.yaml
MyDomain=$MyDomain MyDnzHostedZoneId=$MyDnzHostedZoneId envsubst < externaldns.yaml | kubectl apply -f -

# kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set env.TZ="Asia/Seoul" --namespace kube-system
kubectl patch svc -n kube-system kube-ops-view -p '{"spec":{"type":"LoadBalancer"}}'
kubectl annotate service kube-ops-view -n kube-system "external-dns.alpha.kubernetes.io/hostname=kubeopsview.$MyDomain"
echo -e "Kube Ops View URL = http://kubeopsview.$MyDomain:8080/#scale=1.5"

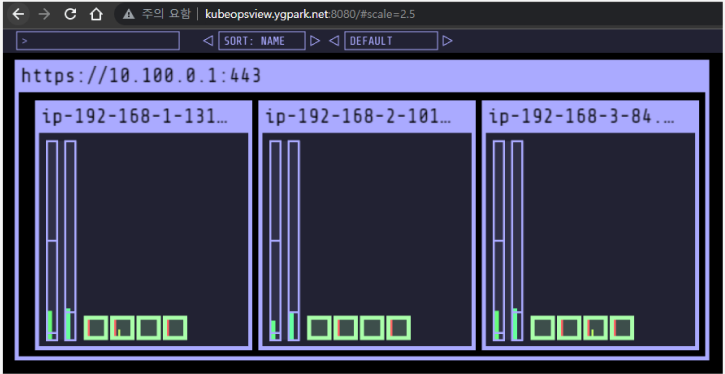

kube-ops-view는 노드별로 파드의 배포 상태를 쉽게 모니터링 할 수 있도록 하는 툴이다. annotate에 dns 등록해서 CLB에 붙어있는 파드를 등록한 도메인을 사용해서 접근할 수 있다.

kube-ops-view

설치 정보 확인

# 이미지 정보 확인
kubectl get pods --all-namespaces -o jsonpath="{.items[*].spec.containers[*].image}" | tr -s '[[:space:]]' '\n' | sort | uniq -c

# eksctl 설치/업데이트 addon 확인
eksctl get addon --cluster $CLUSTER_NAME

# IRSA 확인
eksctl get iamserviceaccount --cluster $CLUSTER_NAME
NAMESPACE       NAME                            ROLE ARN
kube-system     aws-load-balancer-controller    arn:aws:iam::991354587926:role/eksctl-myeks-addon-iamserviceaccount-kube-sy-Role1-151FDTGSDPUAY



1. Kubernetes 스토리지

Kubernetes 스토리지의 이해

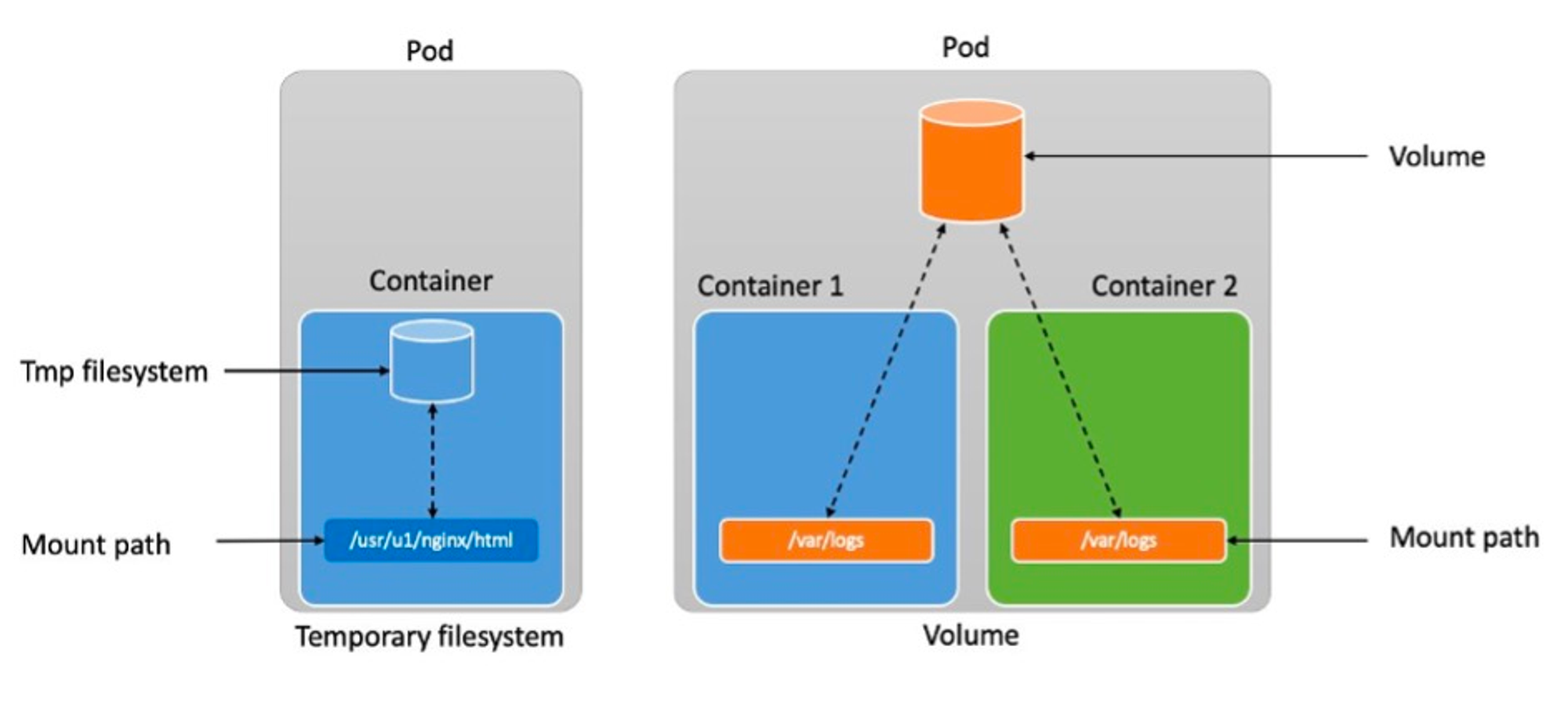

파드는 모두 상태가 없는(Stateless) 애플리케이션이다. 즉, 내부의 데이터는 파드가 정지되면 모두 삭제된다. 파일시스템은 파드의 라이프사이클과 같이 삭제되어 버린다.

https://aws.amazon.com/ko/blogs/tech/persistent-storage-for-kubernetes/



PV & PVC는 데이터베이스(파드)처럼 데이터 보존이 필요한 경우, 상태가 있는(Stateful) 애플리케이션을 사용하기 위해 만들어 졌다. PV는 별도의 저장소를 만들고, PVC로 Pod에 붙여 사용하게된다.

https://aws.amazon.com/ko/blogs/tech/persistent-storage-for-kubernetes/

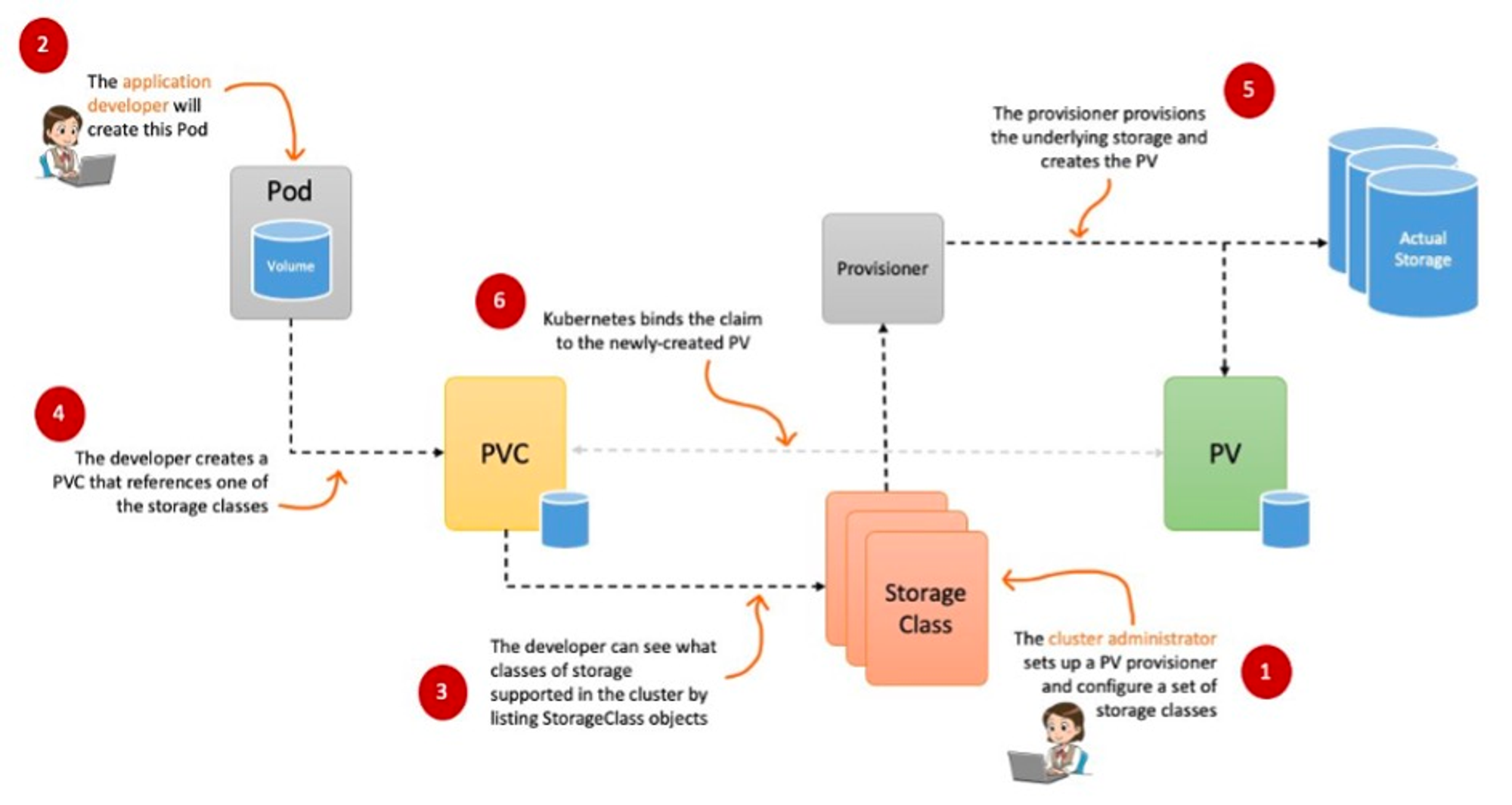

파드가 생성될 때 자동으로 볼륨을 마운트하여 파드에 연결하는 기능을 동적 프로비저닝(Dynamic Provisioning)이라고 한다. 볼륨에 대한 PV를 매번 만들어서 볼륨을 수 많은 Pod에 붙여 사용하기는 어려울 수 있기 때문에 세팅해 놓은 정책(스토리지 클래스) 에 따라 Provisioner가 PV를 생성하여 볼륨을 연결해준다.

설정해놓은 Reclaim Policy에 따라 퍼시스턴트 볼륨의 사용이 끝났을 때는 Retain(보존), Delete(삭제) 된다. Retain(보존) 시에는 수동으로 볼륨을 삭제해줘야 한다.

https://aws.amazon.com/ko/blogs/tech/persistent-storage-for-kubernetes/

CSI (Contaier Storage Interface)

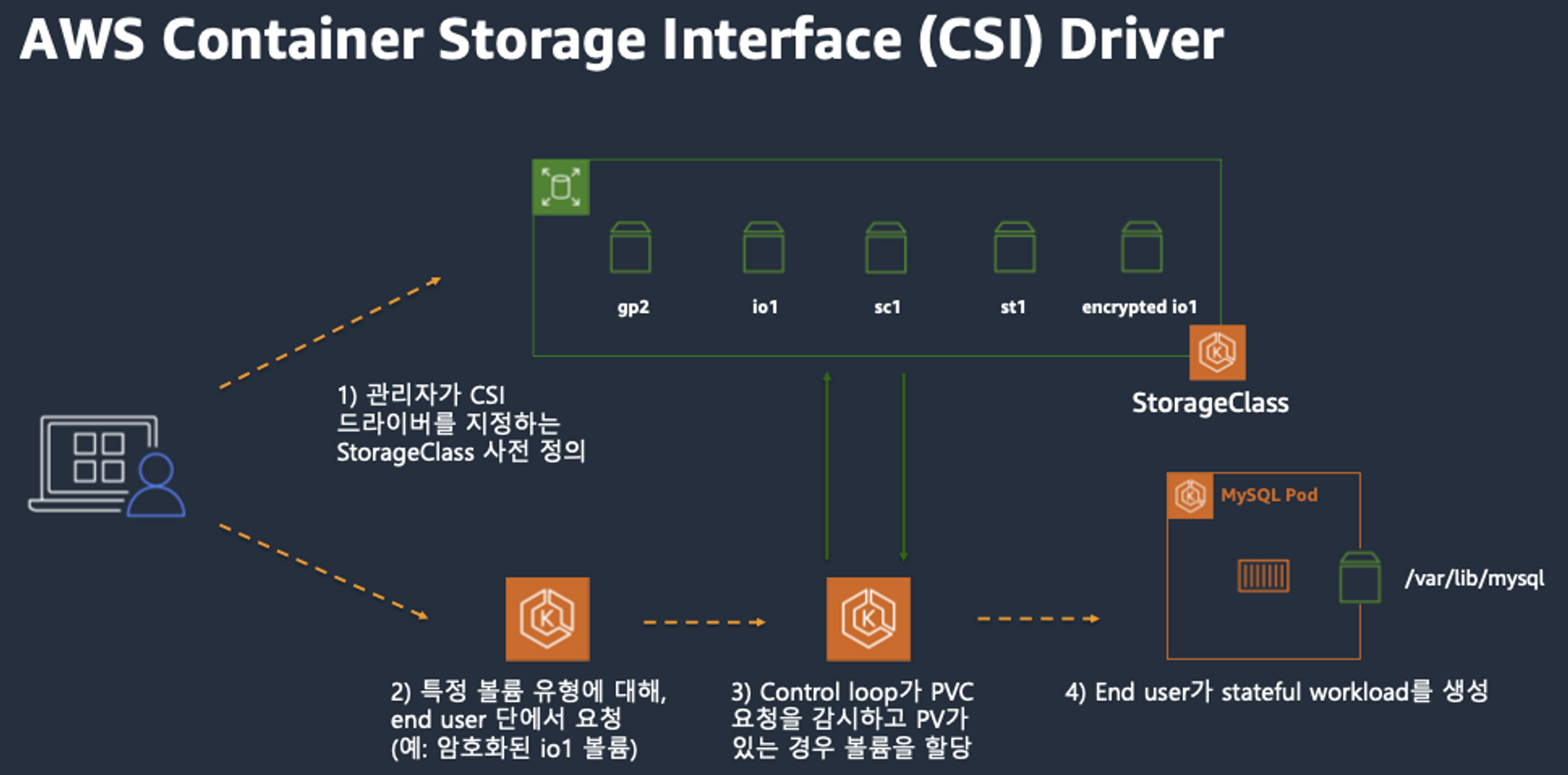

스토리지 제공업체는 Kubernetes에 대한 스토리지 지원을 쉽게 할 수 있도록 CSI Driver를 제공한다. CSI Driver사용 하면 K8S 의 공통화된 CSI 인터페이스를 사용하여 다양한 제공업체의 스토리지 자원을 사용할 수 있다.

출처 : AWS 문서

Node-specific Volume Limits

Pod 생성 제한과 같이 attach해서 붙일 수 있는 개수, 한 워커노드당 최대 개수가 정해져있다. AWS EC2 Type에 따라 볼륨 최대 제한이 25개 ~ 39개이다.

• KUBE_MAX_PD_VOLS 환경 변수의 값을 설정한 후, 스케줄러를 재시작하여 이러한 한도를 변경 가능

# 확인
kubectl describe node | grep Allocatable: -A1
Allocatable:
  attachable-volumes-aws-ebs:  25

3. 스토리지 기능 실습

기본 컨테이너 환경의 임시 파일시스템 사용

10초 간격으로 해당 텍스트 파일에 저장하는 어플리케이션을 배포해서 파일 시스템을 알아본다. 파드를 삭제하면 기록이 같이 삭제된다.

# 파드 배포
# date 명령어로 현재 시간을 10초 간격으로 /home/pod-out.txt 파일에 저장
curl -s -O https://raw.githubusercontent.com/gasida/PKOS/main/3/date-busybox-pod.yaml
cat date-busybox-pod.yaml | yh

apiVersion: v1
kind: Pod
metadata:
  name: busybox
spec:
  terminationGracePeriodSeconds: 3
  containers:
  - name: busybox
    image: busybox
    command:
    - "/bin/sh"
    - "-c"

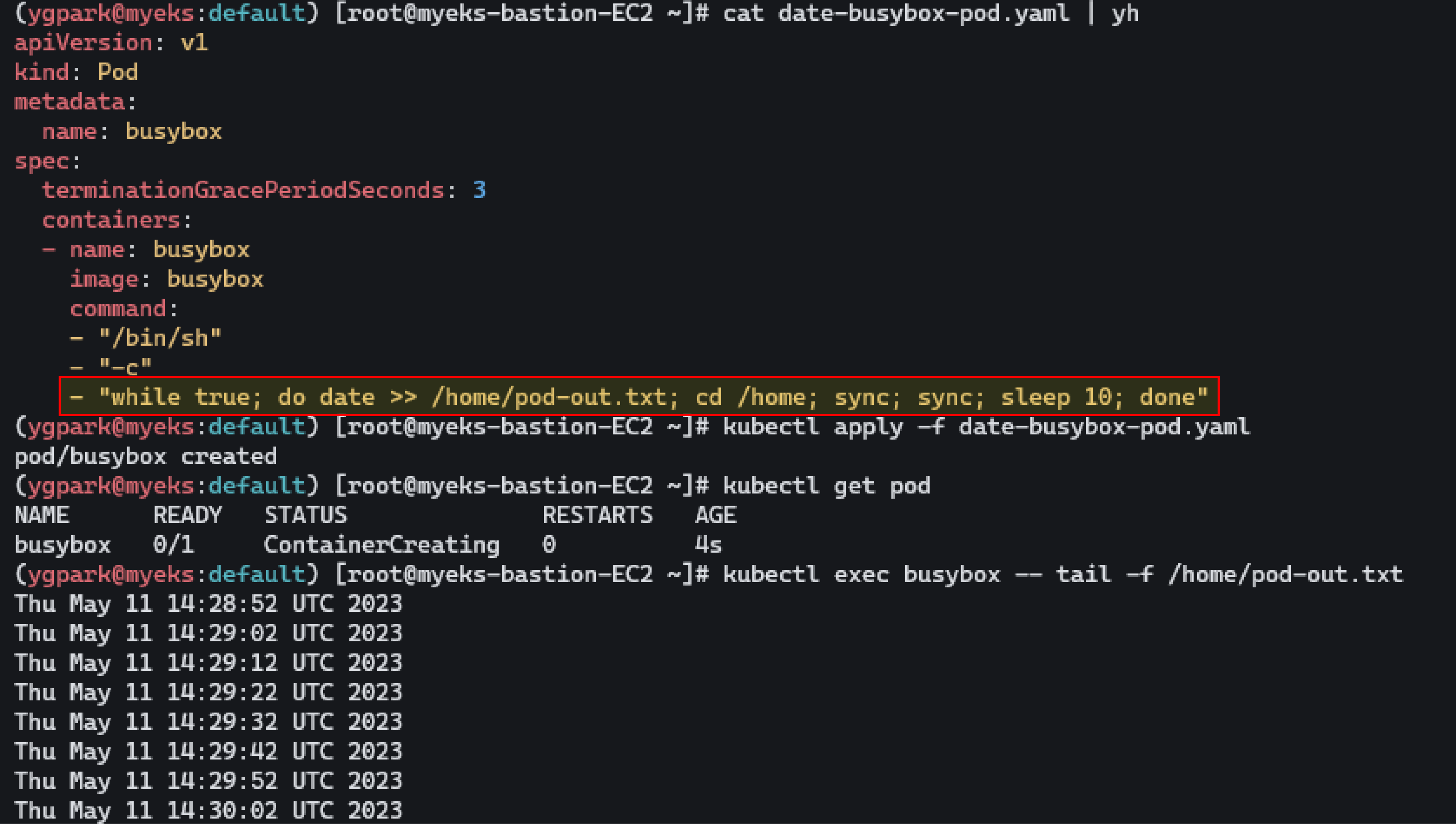

    - "while true; do date >> /home/pod-out.txt; cd /home; sync; sync; sleep 10; done"

kubectl apply -f date-busybox-pod.yaml

# 파일 확인
kubectl get pod
kubectl exec busybox -- tail -f /home/pod-out.txt
Sat Jan 28 15:33:11 UTC 2023
Sat Jan 28 15:33:21 UTC 2023
...

# 파드 삭제 후 다시 생성 후 파일 정보 확인 > 이전 기록이 보존되어 있는지?
kubectl delete pod busybox
kubectl apply -f date-busybox-pod.yaml
kubectl exec busybox -- tail -f /home/pod-out.txt

# 실습 완료 후 삭제
kubectl delete pod busybox

10초 간격으로 해당 텍스트 파일에 저장



호스트 Path 를 사용하는 PV/PVC : local-path-provisioner 스트리지 클래스 배포

• local-path-provisioner 스토리지 클래스 배포

# 배포
curl -s -O https://raw.githubusercontent.com/rancher/local-path-provisioner/master/deploy/local-path-storage.yaml
kubectl apply -f local-path-storage.yaml

# 확인
kubectl get-all -n local-path-storage
kubectl get pod -n local-path-storage -owide
kubectl describe cm -n local-path-storage local-path-config
kubectl get sc
kubectl get sc local-path
NAME         PROVISIONER             RECLAIMPOLICY   VOLUMEBINDINGMODE      ALLOWVOLUMEEXPANSION   AGE
local-path   rancher.io/local-path   Delete          WaitForFirstConsumer   false                  34s

• PV/PVC 를 사용하는 파드 생성

위에서 만든 SC를 사용하는 PVC를 생성하고, PVC를 사용하는 파드 생성한다. 노드의 스토리지를 사용하기 때문에 Node Affinity가 처음으로 연결된 볼륨의 노드로 설정된다.

# PVC 생성
curl -s -O https://raw.githubusercontent.com/gasida/PKOS/main/3/localpath1.yaml
cat localpath1.yaml | yh

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: localpath-claim
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi
  storageClassName: "local-path"

kubectl apply -f localpath1.yaml

# PVC 확인
kubectl get pvc
kubectl describe pvc

# 파드 생성
curl -s -O https://raw.githubusercontent.com/gasida/PKOS/main/3/localpath2.yaml
cat localpath2.yaml | yh
kubectl apply -f localpath2.yaml

# 파드 확인
kubectl get pod,pv,pvc
kubectl describe pv    # Node Affinity 확인
kubectl exec -it app -- tail -f /data/out.txt
Sun Jan 29 05:13:45 UTC 2023
...

# 워커노드 중 현재 파드가 배포되어 있다만, 아래 경로에 out.txt 파일 존재 확인
ssh ec2-user@$N1 tree /opt/local-path-provisioner
/opt/local-path-provisioner
└── pvc-f1615862-e4cd-47d0-b89c-8d0e99270678_default_localpath-claim
    └── out.txt

# 해당 워커노드 자체에서 out.txt 파일 확인 : 아래 굵은 부분은 각자 실습 환경에 따라 다름
ssh ec2-user@$N1 tail -f /opt/local-path-provisioner/pvc-f1615862-e4cd-47d0-b89c-8d0e99270678_default_localpath-claim/out.txt

ssh ec2-user@$N3 tail -f /opt/local-path-provisioner/pvc-4beadd1c-d35d-4a34-954c-f54ca8f2fcc2_default_localpath-claim/out.txt

Sun Jan 29 05:13:45 UTC 2023
...

PVC, Pod 배포

노드 어피니티

• 파드 삭제 후 파드 재생성해서 데이터 유지 되는지 확인

# 파드 삭제 후 PV/PVC 확인
kubectl delete pod app
kubectl get pod,pv,pvc
ssh ec2-user@$N3 tree /opt/local-path-provisioner

# 파드 다시 실행
kubectl apply -f localpath2.yaml

# 확인

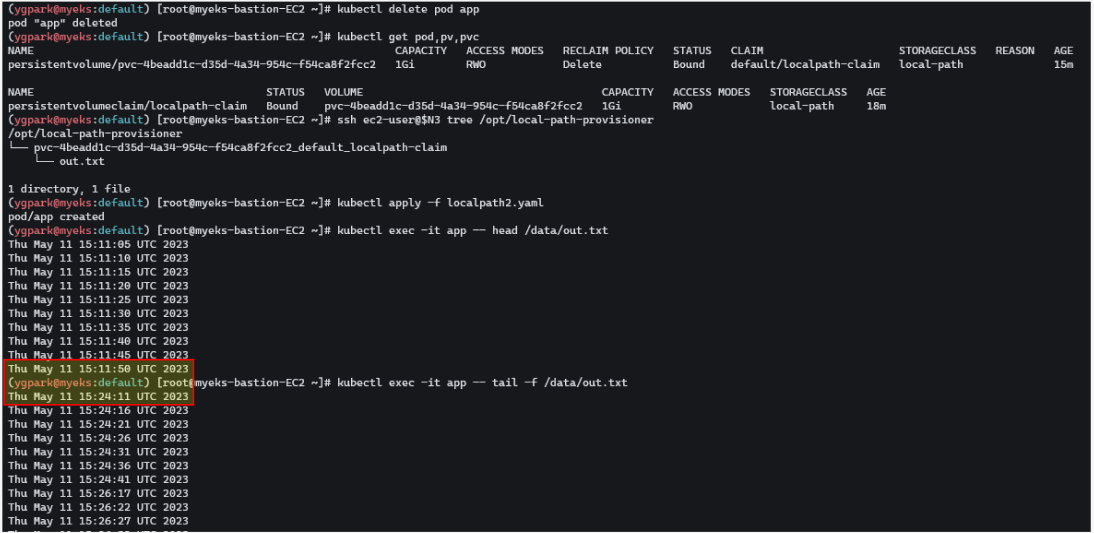

kubectl exec -it app -- head /data/out.txt
kubectl exec -it app -- tail -f /data/out.txt

# 파드와 PVC 삭제
kubectl delete pod app
kubectl get pv,pvc
kubectl delete pvc localpath-claim

# 확인
kubectl get pv
ssh ec2-user@$N3 tree /opt/local-path-provisioner

파드가 삭제되어도 파일이 유지되어 재생성한 파드와 연결된다.
